CAN-IB100/PCIe CAN-IB200/PCIe

被动式PCI Express卡

1-4 x CAN (高速/低速)

通过CAN-IB100/PCIe CAN-IB200/PCIe，HMS提供了基于现代和高度
？榛畔氲慕涌诎蹇,该接口板卡可插在尺度的或幼型的槽位支架上
。

特点和优势：

经济型被动式板卡(板卡上无微处置器)

通过现场总线扩大和扩大板易于扩大

最多可达四个CAN通路(高速/低速可切换选择)

尺度和低配置版本可选

CAN接口电气隔离可选

统一的驱动法式包支持所有的Ixxat CAN和CAN-FD接口，并允许轻松更改PC接口类型

Windows“ VCI”和Linux，QNX，RTX，INtime和VxWorks的“ ECI”的壮大编程接口

版本：

板卡上最多可用4个CAN通路，并支持电气隔离接口
。在汽车领域的利用中，高速CAN通路通过软件可选择性的切换到低速CAN
。若是必要多于四个CAN通路，能够在一台推算机上装置多个CAN卡
。

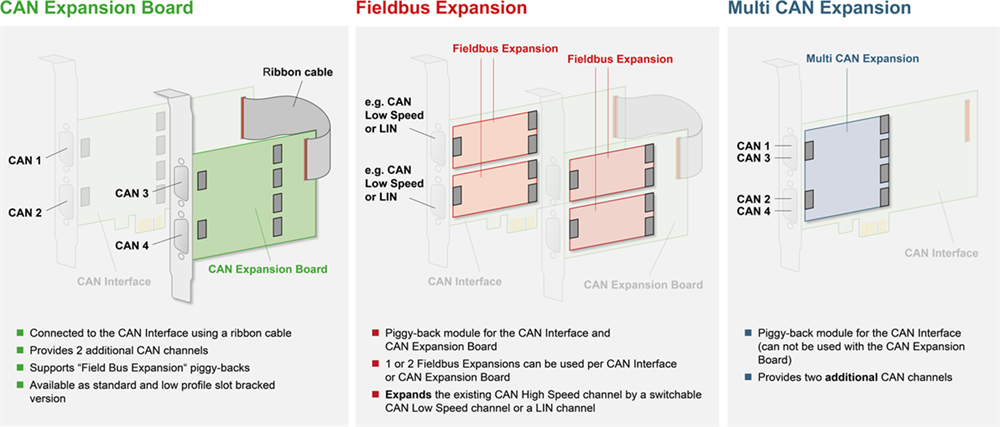

此表，该接口卡的
？榛低辰峁故蛊淇赡芡ü吃啬
？榍崴衫┐筇囟ㄓ诳突У慕涌
。

技术规格注明：

PC总线接口	PCI express (V1.1)
PC地址领域	即插即用
中断	即插即用
CAN接口	1, 2或4个CAN接口；CAN 2.0 A/B; Sub-D9 plug凭据CiA 303-1 可 。 CAN低速(通过软件可在CAN高速与低速之间转换) 可 。 电气隔离(1 kV, 1 sec.)
电源	3.3 V DC, 350 mA typ.
温度领域	0 ?C ... +70 ?C
认证	CE, FCC
尺寸	约莫65 x 105 mm (有尺度和低配置版本)

PC/CAN接口卡，手册

Windows 10 (32/64) / Windows 8 (32/64) / Windows 7 (32/64) / Windows XP SP2平台下的CAN驱动VCI

单一的CAN监控器"canAnalyser Mini"

此表，该接口卡的
？榛低辰峁故蛊淇赡芡ü吃啬
？榍崴衫┐筇囟ㄓ诳突У慕涌
。蕴含但不限于CAN高速、CAN低速、LIN
。

CAN ports	电气隔离	订货号	可选扩大	附加的信息
1	-	1.01.0231.11000
1	X	1.01.0231.12001	1 x 1.01.0241.20001 带电气隔离的低速CAN现场总线扩大
2	-	1.01.0231.21000 *
2	X	1.01.0231.22001	1-2 x 1.01.0241.20001 带电气隔离的低速CAN现场总线扩大
4	X	1.01.0231.22001 + 1.01.0242.22000  Multi CAN Expansion		每个SUB-D9插头上有两个CAN端口
4	X	1.01.0231.22001 + 1.01.0240.22103 CAN扩大板	1-4 x 1.01.0241.20001 带电气隔离的低速CAN现场总线扩大	必要两个插槽支架端口
