CAN-IB500/PCIe CAN-IB600/PCIe

针对PCI Express的自动式CAN FD接口

1-2 x CAN FD, CAN (高速), CAN (低速)

凭借CAN-IB600/PCIe，HMS提供基于现代和高度？榛峁垢畔氲腃AN FD接口。该接口最多可有两个CAN通路。每个CAN通路都能够发送和接管CAN FD或CAN 2.0A/B报文。使用可选的扩大？，能够用一张卡覆盖整个现场总线的领域 - CAN-FD (ISO以及non-ISO体式), CAN (ISO 11898-2), fault tolerant CAN (ISO 11898-3)到LIN.

特点和优势：

自动式板卡拥有32位微节造器

最多可有两个CAN通路(高速CAN或CAN FD)

CAN接口的电气隔离

通用驱动法式接口支持所有Ixxat CAN和CAN FD接口，并允许单一变换PC接口类型

合用于Windows，Linux，QNX，RTX，INtime和VxWorks的Windows“ VCI”和“ ECI”的壮大编程接口

CAN-IB600/PCIe是自动式接口，能够满够数据预处置的较高要求，例如智能数据处置以及接管和传送信息的自动过滤。

若是必要，能够在一台PC中使用多个CAN接口来增长CAN通路的数量。

技术规格注明：

PC总线接口	PCI express (V1.1)
PC地址领域	即插即用
中断	即插即用
CAN接口	1 x CAN通路；CAN FD或CAN 2.0 A/B；Sub-D9 plugs凭据CiA 303-1, 电气隔离(1 kV, 1 sec.)
CAN FD 波特率	仲裁段波特率速度高达1000 kBit/s，数据速度高达8000 kBit/s。尝试验证了数据速度的正确性。 用户界说的波特率是可能的。 把稳:凭据具体的工作前提(线缆长度，设置，远程站，…)，能够超过最大数据速度，但也可能达不到。
电源	3.3 V DC, 400 mA typ.
温度领域	0 ?C ... +70 ?C
认证	CE, FCC
尺寸	约莫65 x 105 mm (有尺度和低配置版本)

交付内容：

PC/CAN接口卡，手册

Windows 10 (32/64) / Windows 8 (32/64) / Windows 7 (32/64) / Windows XP SP2平台下的CAN驱动VCI

单一的CAN监控器"canAnalyser Mini"

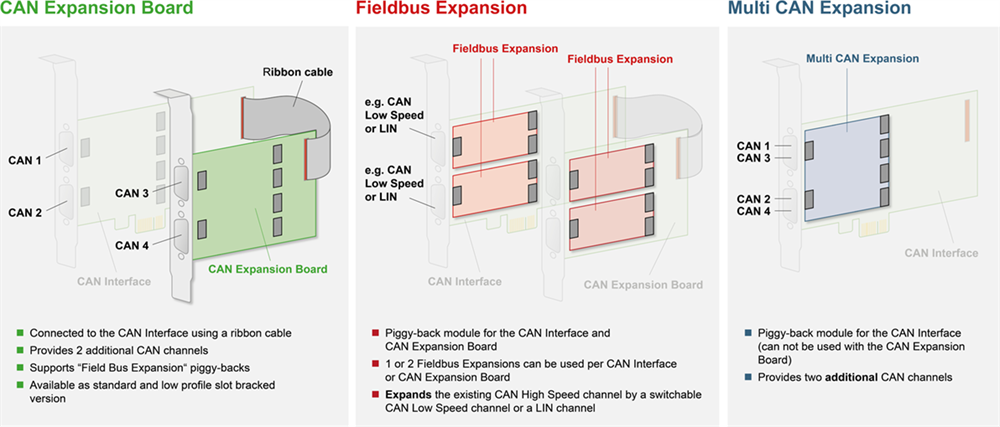

扩大：

此表，该接口卡的？榛低辰峁故蛊淇赡芡ü吃啬？榍崴衫┐筇囟ㄓ诳突У慕涌。蕴含但不限于CAN高速、CAN低速、LIN。

订货号：

CAN FD ports	电气隔离	订货号	可选扩大
1	X	1.01.0233.12010	1 x 现场总线扩大  有关型号和订货号，请拜见扩大
2	X	1.01.0233.22010	1-2 x 现场总线扩大  有关型号和订货号，请拜见扩大
1	X	1.01.0233.12010	1 x 现场总线扩大  有关型号和订货号，请拜见扩大
