CAN@net NT100/200/420

最多 4 x CAN (2 x CAN FD)

CAN以太网网关、网桥和PC接口

CAN@net NT拥有三个版本,即拥有一个经典CAN通路的CAN@net NT 100(带有D-Sub 9衔接器)，拥有两个经典 CAN通路的CAN@net NT 200和拥有四个CAN通路的CAN@net NT 420
。其中两个通路能够在CAN和CAN FD之间切换
。所有设备均提供三种操作模式，都可作为PC接口、网桥和网关使用
。

特点和优势：

特点

多达4个独立的CAN通路(2个CAN FD通路)

壮大的过滤，ID转换，数据映射和多路复用职能

MQTT支持单一云衔接(颁布者和订阅者)

使用“事务触发”的“操作规定”执行操作

使用LUA编写任何类型的操作规定

Windows配置工具可通过USB或以太网单一配置

可配置的安全等级用于设备接见 (配置或固件上传)

专为严苛环境下的高机能设计

优势

CAN和CAN-FD系统和设备的单一耦合

远距离桥接以及使用以太网单一远程系统接见

由于单一布线能够节约成本

支持系统扩大和树型/星型拓扑结构

可提升系统靠得住性

通过电气隔离实现线路；

技术规格注明：

以太网接口	10/100 MBit/s, 双绞线,RJ45衔接件
CAN 通路	CAN@net NT 100: 1 x CAN CAN@net NT 200: 2 x CAN CAN@net NT 420: 4 x CAN (two of them with CAN FD)
CAN 衔接件	CAN@net NT 100: D-Sub 9 CAN@net NT 200: 螺纹衔接件 CAN@net NT 420: 螺纹衔接件
最大总线节点数	120
CAN总线终端电阻	无
CAN 波特率	5到1000 kBit/s
CAN FD 波特率	仲裁段波特率速度高达1000 kBit/s，数据速度高达8000 kBit/s 。尝试验证了数据速度的正确性 。 把稳:凭据具体的工作前提(线缆长度，设置，远程站，…)，能够超过最大数据速度，但也 可能达不到 。
电源	9 V 至 36 V DC
电流亏损	通常110 mA (24 V输入电压); 230 mA (12 V输入电压)
温度领域	工作温度-40 °C 到 +85 °C
贮存温度	-40 °C 到 +85 °C
电气隔离	1 kV for 1 sec.
认证	CE, FCC, UL
表壳	尼龙表壳（顶部导轨装置）
防护等级	IP20
尺寸	约莫114.5 x 99 x 22.5 mm
沉量	约莫150 g

工作模式：

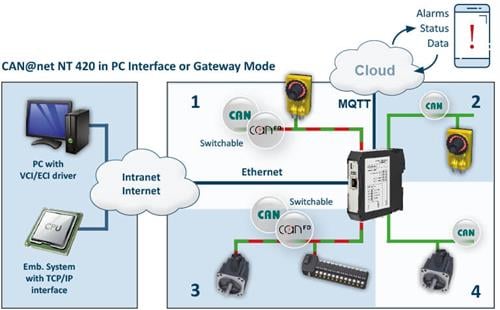

CAN-以太网网关

在网关模式下，CAN@net NT 200可从基于例如Windows, Linux, VxWorks或QNX的系统直接接见，也可从嵌入式系统直接接见，通过使用基于尺度TCP/IP套接字的单一ASCII和谈
。作为CAN-以太网网关，CAN@net NT通过局域网或网络提供对四个独立CAN系统(两个CAN FD)单一矫捷的接见
。

PC接口

通过蕴含的针对Windows的VCI驱动，CAN@net NT能够像所有Ixxat CAN PC接口一样工作
。通过CAN@net NT，所有基于VCI的Ixxat工具，例如canAnalyser，以及客户特定的基于VCI驱动的利用都能够使用
。VCI CAN驱动提供了同时和最多128个CAN@net NT设备通讯的可能性
。

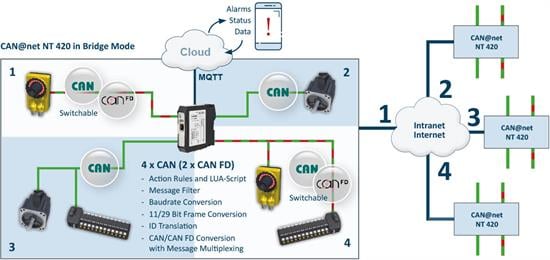

CAN-以太网-CAN网桥

通过使用最多四个CAN@net NT 420(两个CAN@net NT 100/200)，能够实现一个CAN-以太网-CAN网桥，每个都拥有四个独立的CAN通路(对于CAN@net NT200是2个，对于CAN@net NT 100是1个)
。该网桥允许在远距离通过TCP/IP进行CAN系统之间的CAN新闻互换 – 使用现有的基于以太网的基础设施
。CAN系统网段的划分也加强了整个系统的靠得住性和故障安全性
。

职能：

过滤和多路复用

在映射表格的援手下，所有通路之间的信息互换能够很矫捷地配置
。过滤和转换规定可利用于CAN和CAN FD新闻
。因而，单个网络上的总线负载可被减轻，由于只有有关的新闻被传输到其他的网络
。对于SAE J1939利用，提供了特定的映射表，以适应特定的参数
。数据多路复用/去多路复用职能支持映射
。例如：CAN FD帧数据到多个尺度的CAN报文，反之亦然
。

操作规定

为了响应接管到的报文，设备或CAN总线状态事务，能够自动执行各类操作，例如发送报文(CAN，CAN FD，MQTT)，更改设备设置或切换设备LED
。操作规定是通过基于windows的设备配置工具中的事务和操作的直观下拉菜单或使用LUA剧本创建的
。

MQTT用于云衔接

无论是设备状态还是CAN/CAN FD数据，CAN@net NT的MQTT职能都支持传输各类各样的信息到云端 – 使用操作规定列表容易编程
。通过可用的broker和APP，例如状态报文或系统值，能够很容易地传输到您的智能手机或其他设备
。

循环传输

循环传输个性支持报文的循环转发
。报文和循环功夫都在中心循环传输表中界说
。

配置:

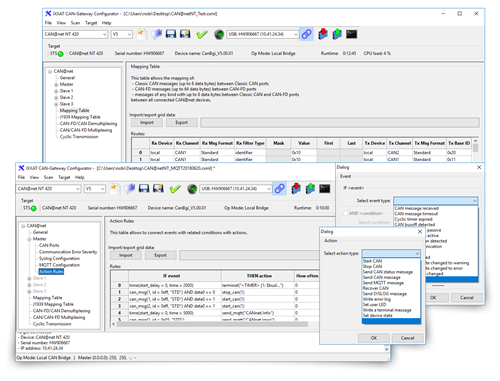

新的CAN@net NT的配置和固件更新，可通过USB或以太网操作直观的Windows配置工具实现
。通过该工具，过 滤、映射、多路器或传输规定的配置，能够单一的实现，无需编程
。

Windows 配置工具支持 CANbridge NT 和 CAN@net NT

交付内容：

CAN@net NT 100, CAN@net NT 200 或 CAN@net NT 420

用户手册

CD (内含CAN Gateway Configurator)

针对Windows的CAN VCI驱动

Mini USB线缆

订货号:

1.01.0332.10000	CAN@net NT 100 - 1 CAN 通路 *
1.01.0332.20000	CAN@net NT 200 - 2 CAN 通路 *
1.01.0332.42000	CAN@net NT 420 - 4 CAN 通路  (2个可切换到CAN FD)*

* 请把稳: CAN@net NT 100、CAN@net NT 200 和 CAN@net NT 420 不能组合使用
。对于CAN-Ethernet-CAN-Bridge 请使用CAN@net NT 100, CAN@net NT 200 设备或 CAN@net NT 420 设备
。
