概述

        EC-Inspector是用于Windows的易于使用的软件利用法式
，用于分析和监督EtherCAT网络。该法式能够独立于主节造器使用
，并且能够与任何造作商（Beckhoff
，Omron
，Bosch-Rexroth
，Lenze
，acontis等）的EtherCAT主站一路使用。EC-Inspector通过在主站之后插入的TAP（测试接见点）设备分析主站和EtherCAT从站之间的齐全数据通讯。TAP设备能够纪录和评估传出。ㄖ髡->从站）和传入。ㄖ髡<-从站）。

不会对网络造成任何影响的EtherCAT分析

   使用EC-Inspector时
，无需过问网络
，无需批改EtherCAT主站配置。因而
，EC-Inspector合用于新装置（未开发的区域）以及现有系统和机械（未开发的区域）；诶醋EtherCAT网络信息文件（ENI）的描述
，对原始数据（EtherCAT。┙薪饴氩⒂胂嘤Φ姆疟淞浚ㄊ淙牒褪涑觯┯泄亓。

   除了监督过程数据表
，EC-Inspector还能够用于分析EtherCAT网络上的通讯故障。只有EtherCAT主站定期查抄从站的谬误计数器的寄放器
，该数据也能够由EC-Inspector分析
，并且能够在拓扑视图平明显地显示故障。

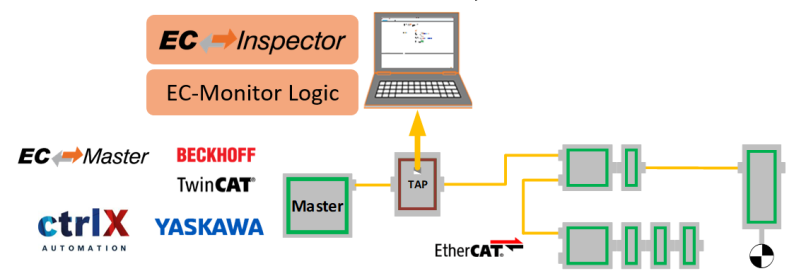

系统架构

基于网络信息文件（ENI）的EtherCAT和谈的分析和解码

监督过程数据变量

监督从站状态

分析通讯问题帧谬误
，链路迷失等

处置先前捕获的。Wireshark文件）

基于网络周期的EtherCAT帧的逐步处置

快照和离线诊断

· 从当前诊断状态网络数据并将其保留到捕获文件中

· 离线调查模式
，用于分析捕获的数据

· 捕获文件能够通过电子邮件发送给其他人进前进一步分析

· 使用捕获的数据作为文档
，例如状态汇报

职能

· 分析和解码EtherCAT和谈

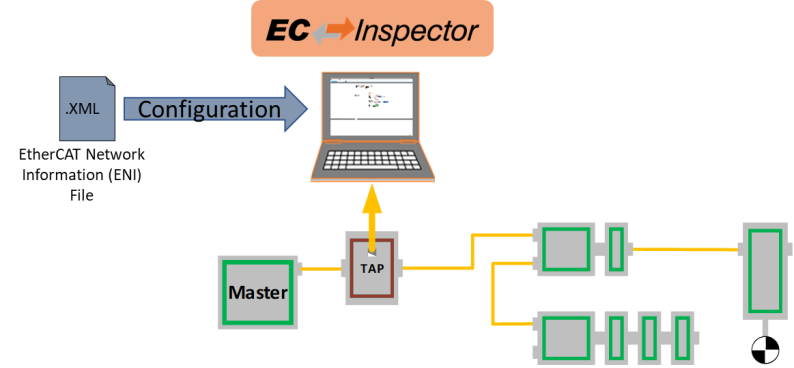

· 利用EtherCAT网络信息（ENI）文件

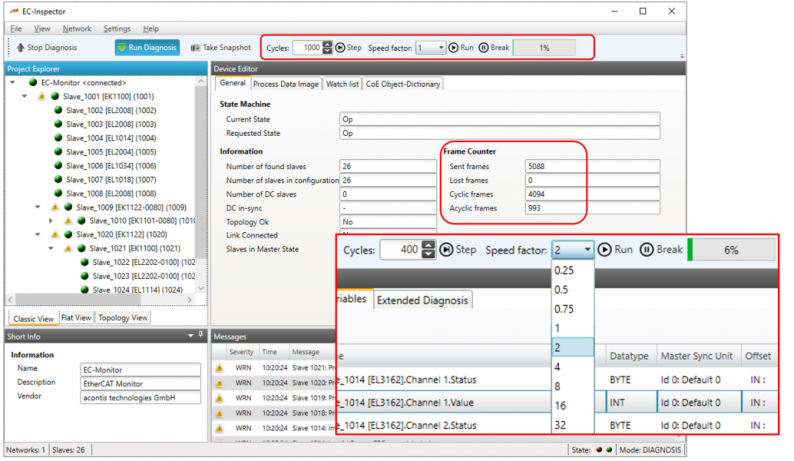

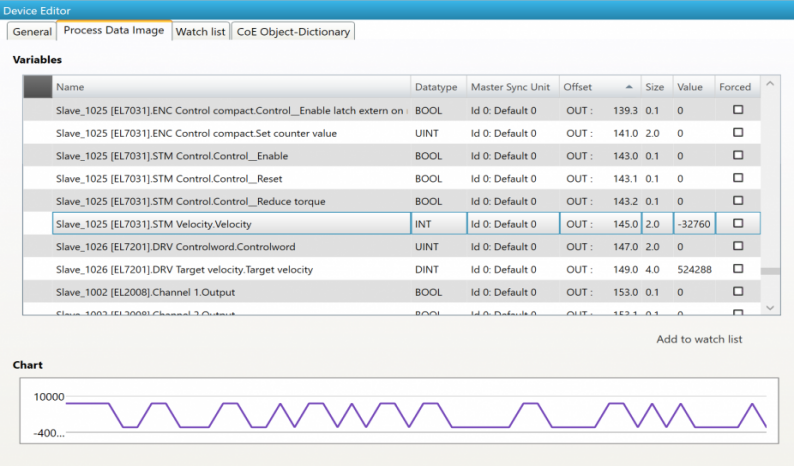

· 监督过程数据变量

· 监督从站状态

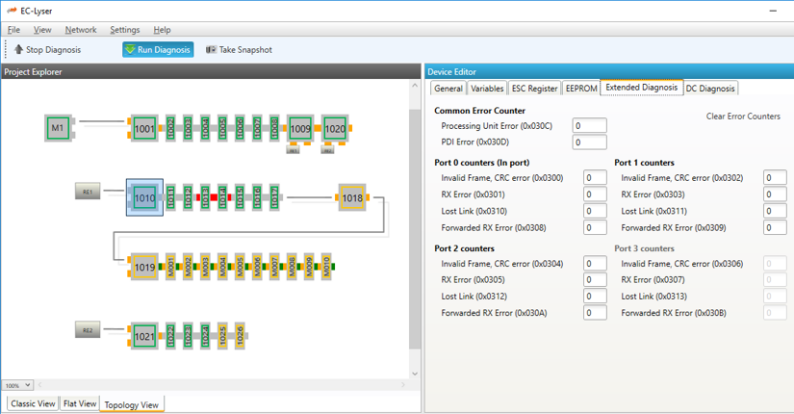

· 监督从站谬误计数器（ESC寄放器0x300至0x313）

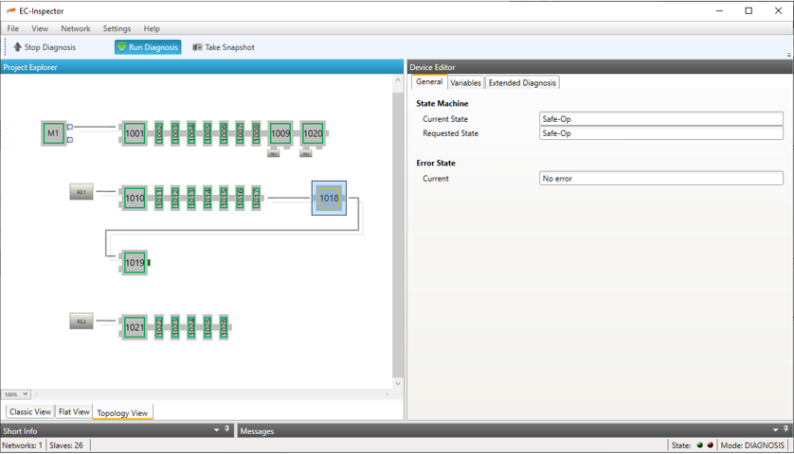

· 网络拓扑的图形视图

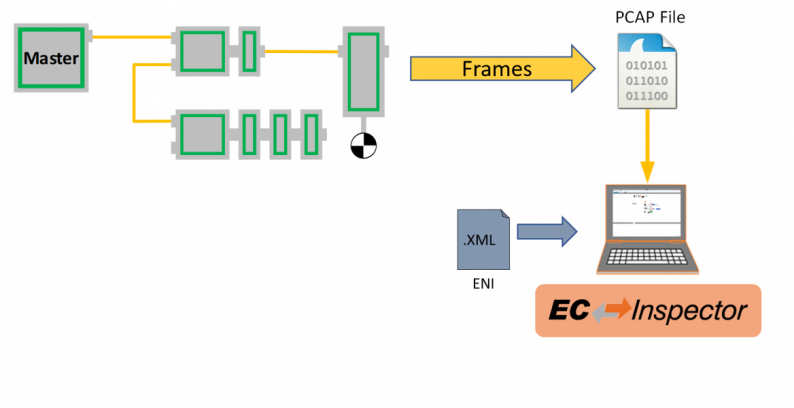

· 处置以前捕获和保留的原始网络流量（Wireshark文件）

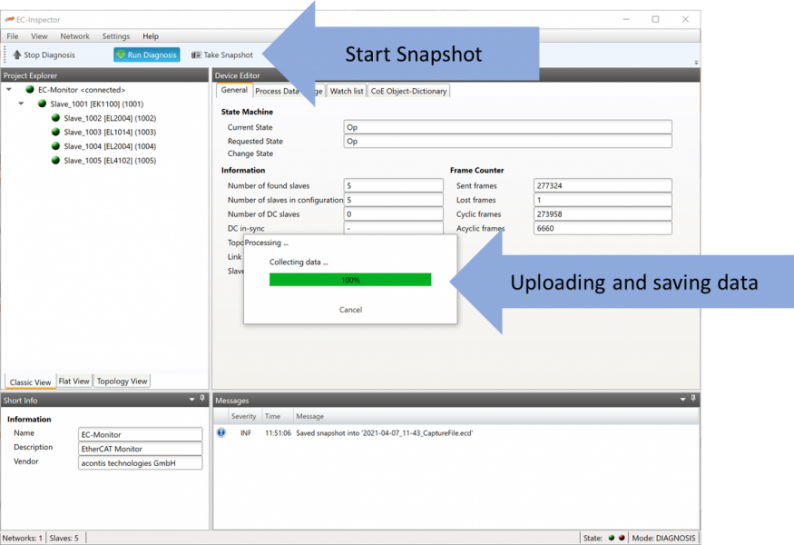

· 拍摄快照以保留到文件

利益

· 无需与现有的主节造器集成

· 不必要特定的TAP设备
，甚至能够使用通例的路由设备

· 对现有网络和利用法式没有影响（例如功夫
，负载）

· 无需更改现有软件

· 极度幼的工程工作量：只需使用现有的ENI文件

· 使用一样的工具来分析来自分歧造作商（Beckhoff公司
，博世力士乐
，欧姆龙
，安川等）节造器操作的机械

· 无需装置Windows Packet Capture库和驱动法式（WinPcap/Npcap）

   本文所用图片由本公司合作同伴德国Acontis公司提供
，其版权归合作同伴德国Acontis公司所有。
