衔接设备起头配置

筹备步骤

要使用CAN网关配置器和CAN NT设备的的所有职能必须装置最新的固件版本。

确保装置了最新的驱动法式和最新的CAN-Gateway配置器。

确保设备已正确衔接到主机和电源。

CANbridae NT必须通过Mini USB线衔接。CAN@net NT能够通过Min USB电缆、以太网或路由器衔接。初次配置设备时，建议使用Mini USB线缆衔接设备。

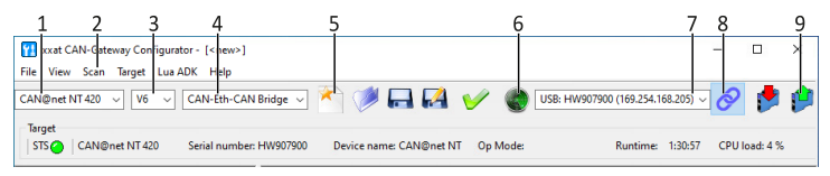

要启动Ixxat CAN-Gateway Configurator，请在Windows起头菜单中打开文件夹Ixxat CANGWconfig，并选择CAN-Gateway Configurator V6。

要鉴别衔接的设备和固件版本，打开菜单Scan(2)并选择All Ixxat设备。

→显示已衔接设备及设备固件版本。

→CAN@net没有找到通过路由器衔接的NT设备。必要相识IP地址和设备固件。

→CAN@net未找到IP地址未知或无效的NT设备，请拜见用户手册CAN@net NT 100/200/420，扫描IP地址未知的设备获取更多信息

鄙人拉列表当选择必要使用的设备类型选择Select device type(1)。

鄙人拉列表当选择设备的固件版本。选择Select device version(3)。

鄙人拉列表框当选择设备的工作模式选择Select operational mode(4)

在Target Device(7)组合框当选择必要使用的设备。若是CAN@net NT通过路由器衔接，在Target Device(7)中输入IP地址

单击Connect(8)按钮，衔接所选设备。

若是使用CAN@net NT，对于ASCII网关、VCI接口和ECI接口模式，请确保设备间的IP地址在统一网段内。

对于CAN-Ethernet-CAN网桥，请确保网桥上所有设备的IP地址在统一网段内。

要创建一个新的项目文件，单击按钮new(5)。

若要更改当前配置，请单击“read(9)”按钮并保留配置。

下面在选中的模式下配置设备。

配置设备

CANbridge NT

确保设备已衔接，并选择了所需的操作模式。在配置树当选择“通例”并界说“通例设置”。为所有在使用的端口配置波特率设置。

若是必要，能够配置进一步的设置(如作为规定、J1939映射、循环传输等)。

配置实现后单击“写入”按钮，将配置写入设备。

单击“保留”或“另存为”按钮保留配置

CAN@net NT

若是选择“ASCII, VCI, ECI”:

确保设备已衔接，并选择了所需的操作模式

在配置树当选择“接口”。

若是启用了“仅针对指定设备”复选框，请输入可写入配置的设备序列号。

配置和谈行实现。

界说传输和谈(默认TCP)。

若是选择了UDP，请确？突Ф艘彩褂UDP。

界说IP端口。

若是复选框启用了专家模式，请选择所需的设置.

配置实现后单击“写入”按钮，将配置写入设备。

单击“保留”或“另存为”按钮保留配置。

要在网关模式下互换新闻，请使用ASCII号令

在VCI接口模式下，配置Device Server。

若是选择“Local CAN, CAN-Eth-CAN”:

确保主设备已衔接，并选择了所需的操作模式

为主服务器和在使用的每个从服务器配置如下:

在配置树当选择“General”，输入CAN CAN以太网-CAN网桥设备的IP地址。

在配置树当选择“CAN Ports”，为所有在使用的端口设置波特率

若是必要，能够配置进一步的设置:

配置实现后单击“写入”按钮，将配置写入设备。

单击“保留”或“另存为”按钮保留配置。

对于CAN-Ethernet-CAN网桥，将设备顺次衔接并下载配置到每个设备。

把稳，对于CAN-Ethernet-CAN网桥的配置，每个设备必须配置一样的配置文件。若是批改了配置，必要沉新下载新的配置文件到所有的设备。

在Linux上配置下载固件配置

根基配置，如操作模式的选择，只能使用Windows的can - gateway Configurator创建。

能够在没有衔接设备的情况下创建和保留配置，而后能够使用蕴含在交付领域中的号令行工具将配置下载到衔接的Linux can NT设备。

要可能读写CAN NT设备上的配置，请复造蕴含的文件60-bgi。

将规定放到/etc/udev/rules.文件夹D /(必要root接见权限)。要激活新规定，执行以下号令:

udevadm control - -reload-rules

要下载已保留的配置文件到CAN NT设备，请启动不带参数的号令行工具cangwfile。

将配置写入指标设备。
