本文将具体演示若何将CAN@net NT系列作为CAN转以太网的网关使用。

1.必要的设备：

2.一台Windows PC

3.常见的路由器

4.IXXAT CAN@net NT系列

？

步骤概要：

1.装置软件驱动。

2.通过CAN-Gateway Configurator配置CAN@NT

3.通过VCI Server Device Control将CAN@NT与PC相连

4.通过CANanalyser3 mini配置测试CAN@NT

装置VCI软件驱动

打开驱动压缩包，驱动可通过https://www.ixxat.com下载

运行压缩包中的exe文件

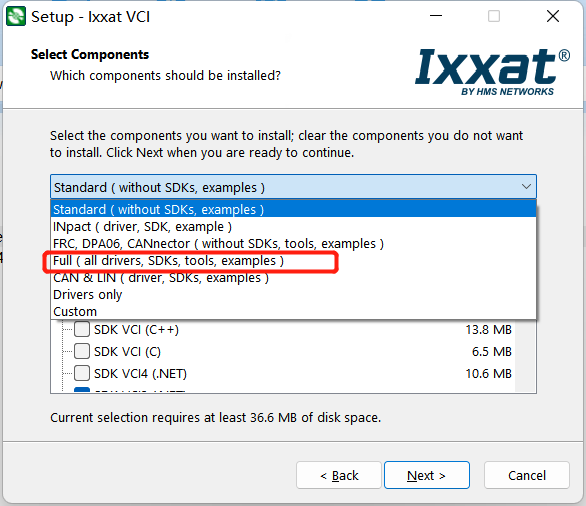

装置过程中把稳此处选择full，其他依照步骤进行即可

IXXAT CAN@net NT100/200/420配置网段

我们首先必要将CAN@net NT100/200/420配置到VCI工作模式。

确保设备已经衔接到局域网，并且您的PC和设备处于统一网段，

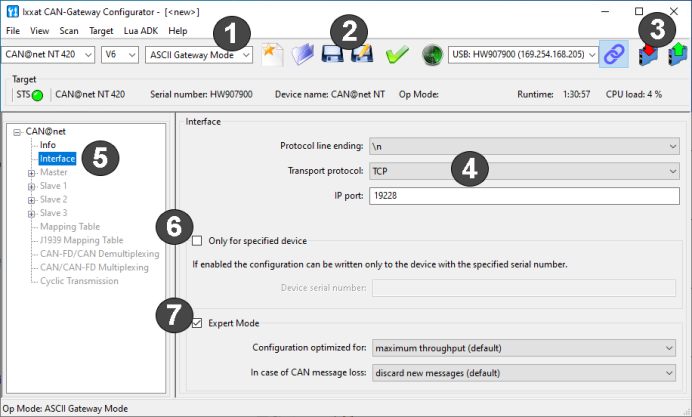

选择对应的设备，点击软件上的幼雷达扫描找到设备

鄙人拉列表（1）出选择 “VCI Interface Mode”。

在上方菜单栏中当选择“scan”，而后选择“IP configruation”。

在实现扫描之后，选择对应的设备，在“IP Address”处批改新的IP地址，并输入设备的密码。

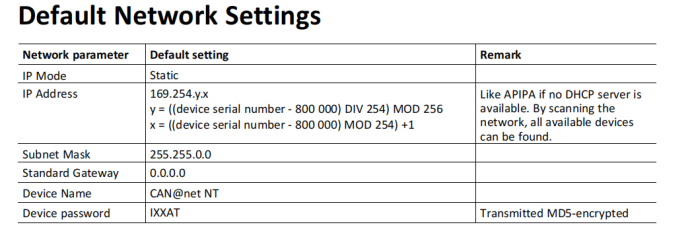

Ixxat设备的默认密码和IP地址为：

尝试沉新衔接设备并确认IP地址批改成功。

通过VCI Device Server Control将设备衔接到PC

将配置好的设备衔接到和PC同网段。

打开 VCI Device Server Control。

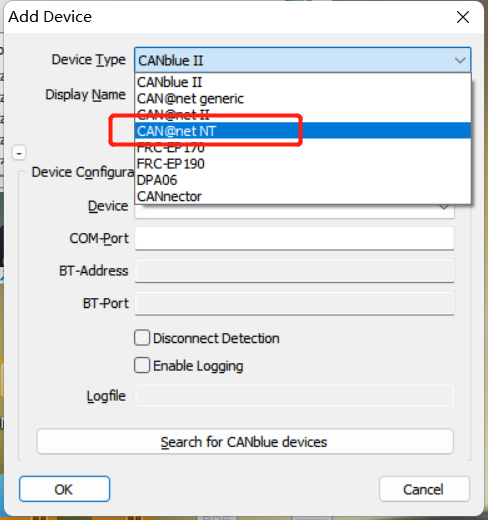

点击Add增长一个新设备；Device Type选择CAN@net NT；

输入和刚才配置一样的IP；点击OK；

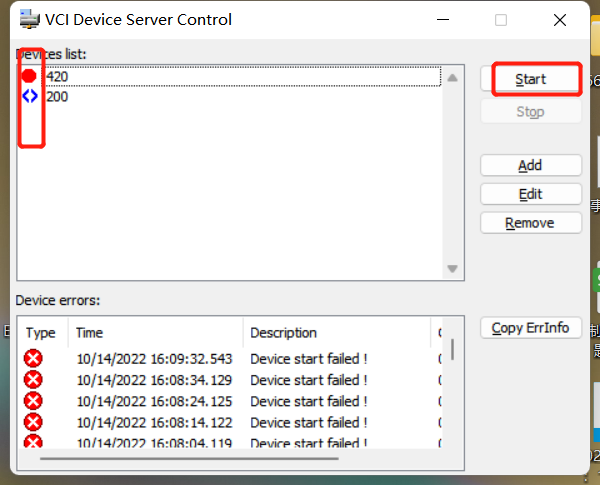

在Devices list下面选择刚刚增长的条款；点击start直至状态灯为绿色。

通过CANanalyser3 mini配置测试CAN@net NT

打开CANanalyser3 mini（调试软件）；在controllers下方能够看到CAN@net NT200（若是没有看到查抄第二步中的状态灯是否为绿色）；点击“√”启动设备即可收发设备信息。“

？”能够查看更具体的信息。

点击“齿轮”可对设备进行具体的配置，如波特率等。
